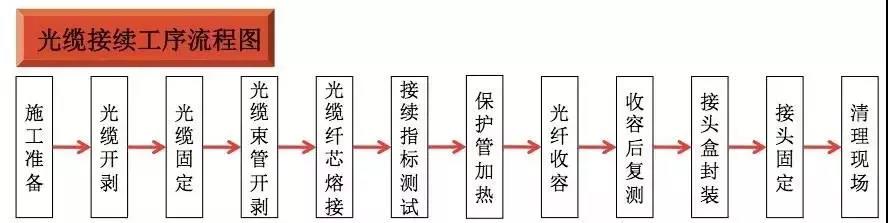

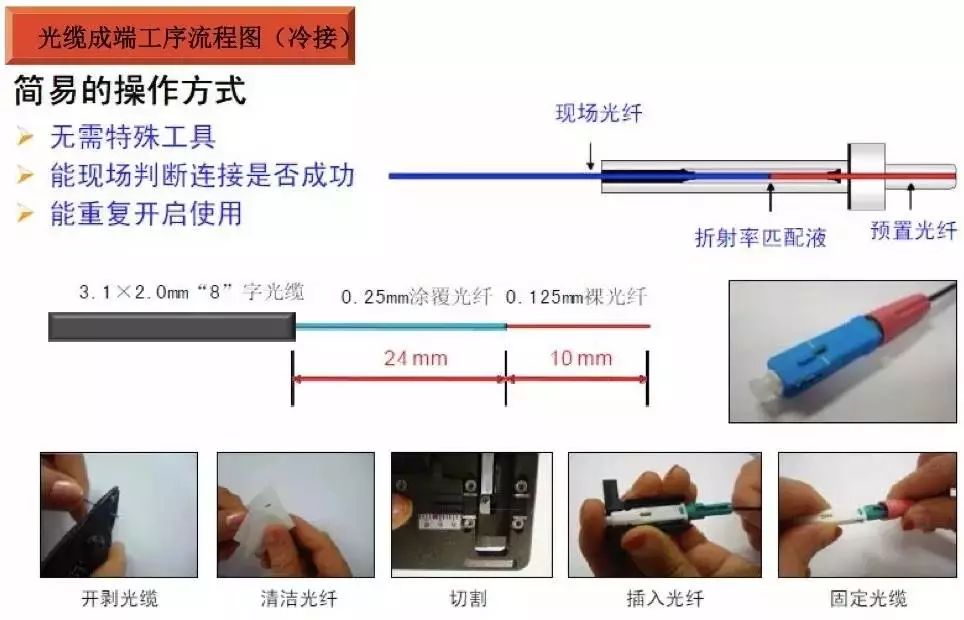

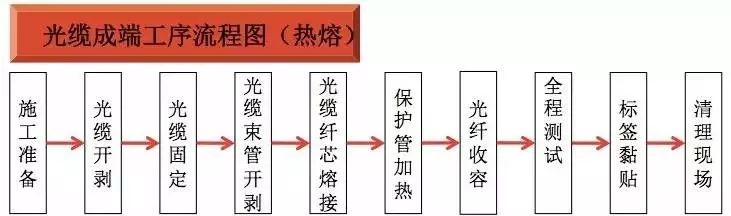

光纜接續工序流程圖

1、施工準備：

①接續環境做好防塵、防水、防震，最好選擇在接續車內，無條件時應使用接續帳篷，并設置工作臺、工作椅；

②安排接續點和測試點人員到位。

2、光纜開剝：

①開剝前檢查所接光纜是否有損傷或擠壓變形情況；

②理順光纜，按規定做好預留；

③將光纜的端頭3000mm用棉紗擦洗干凈，把光纜的端頭200-300mm剪掉；

④套上適合光纜外徑的熱可縮套管；

⑤確認光纜的A、B端；

⑥做屏蔽線；

⑦清理油膏；

⑧用絕緣搖表測試光纜金屬構件的對地絕緣；

⑨注意進刀深度。

3、光纜在接頭中固定：

①保證光纜不會產生松動，緊固螺絲應使加強芯有彎曲現象為止；

②加強件的固定要注意其長度，應使固定光纜的夾板與固定加強件螺絲之間的距離與所留長度相當。

4、光纜束管開剝：

①確定束管開剝位置，注意理順；

②切割束管，注意用刀；

③去掉束管，注意勻速；

④擦凈油膏，注意干凈；

⑤把束管放入收容盤內，兩端用尼龍扎帶固定，注意扎帶不要拉的過緊；

⑥預盤光纖，使接續后的接頭點能放在光纖保護管的固定槽內，剪去多余光纖。

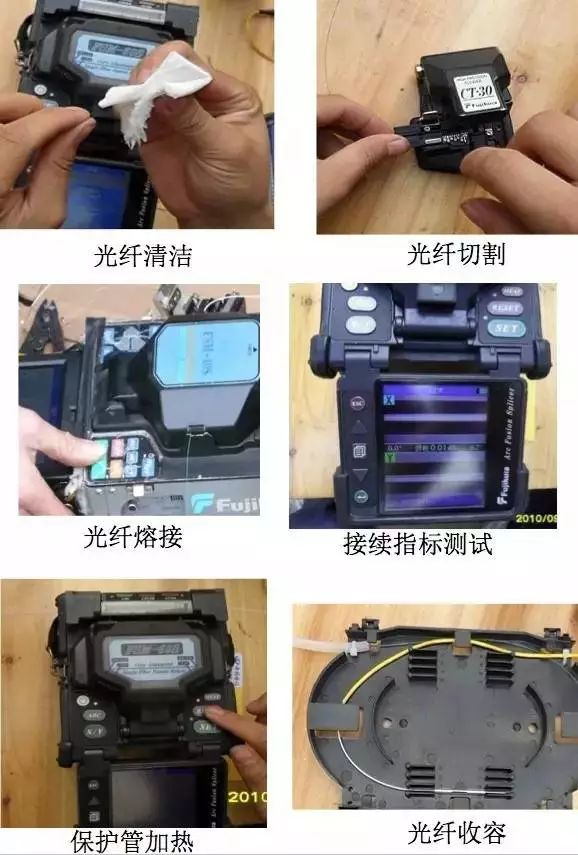

5、光纜纖芯熔接：

①保持接續的整個過程工作臺和熔接機的清潔；

②光纖接續要按順序一一對應接續，不得交叉錯接。

6、接續指標測試：

①接完2芯后，通知測試點測試，注意測試兩個方向、二個窗口；

②測試指標合格后通知接續點將2芯光纖逐一進行熱熔保護。

7、光纖保護管加熱：

將保護管移至光纖接頭的中間部位；待保護管冷卻后取出保護管并確認管內無氣泡。按照上述方法逐一進行后續光纖的熔接和熱熔。

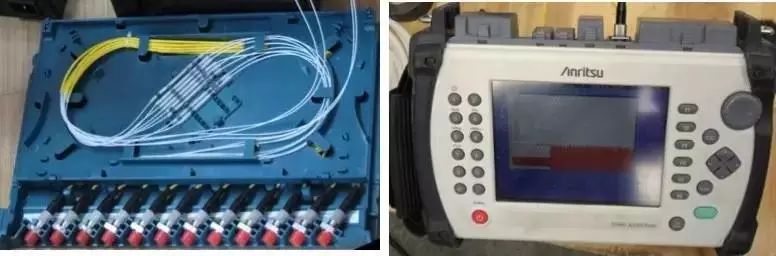

8、光纖收容：

①分步收容，注意每接一管即刻收容；

②光纖保護管的固定，注意安全牢固；

③收容后檢查，注意彎曲半徑、擠壓、受力；

④蓋上盤蓋后，通知測試點復測。

9、光纜接頭盒的封裝：

密封的重要性（①防止接頭盒進水②直埋接頭盒防蟻）；

密封操作（ ①光纜與接頭盒，注意打磨 ②接頭盒上下蓋板的密封，注意密封膠帶的均勻放置）。

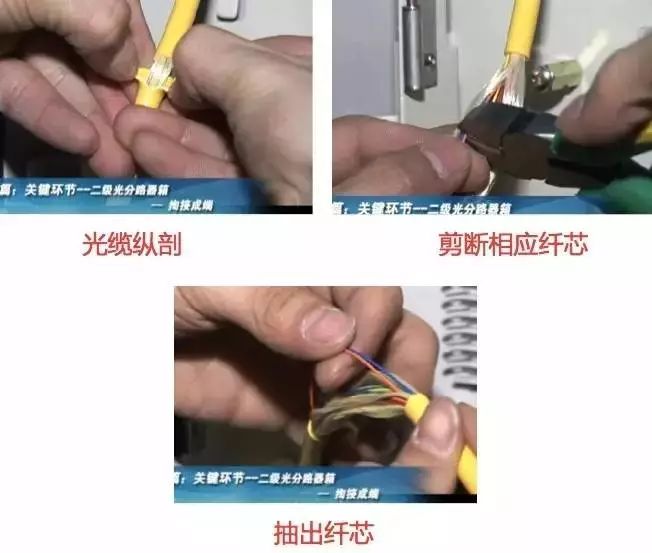

“掏接”也稱“開天窗”，即是將一條光纜縱剖，露出裸光纖，將其中幾芯斷開與分歧纜接續盤留，剩余纖芯不得受損，“掏接”要注意以下幾點：

1  “掏接”宜采用室內分支型光纜或中心束管式光纜。

2   光纜的縱剖長度必須有利于纖芯的盤留。

3  從光纜中掏接光纖時不得對直通光纖造成損傷；直通光纖在光纜接續處需預留時，宜與分歧接續的光纖分開盤留。
