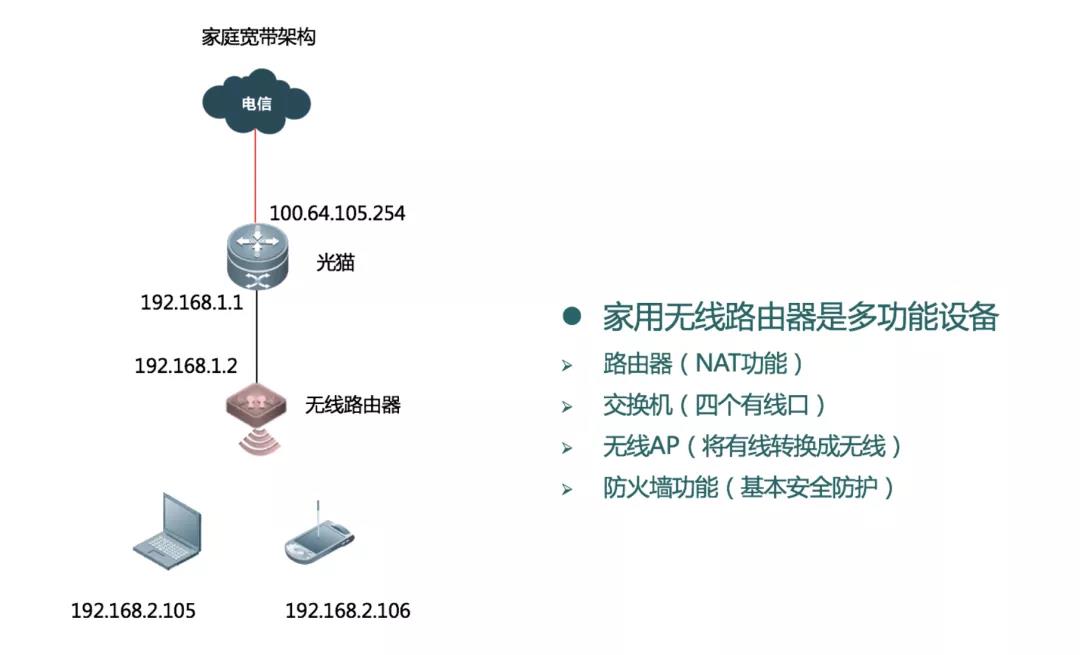

這是典型家庭無線組網，此網絡中做了兩次NAT，分別在無線路由器和光貓出口。無線路由器將有線信號轉為無線Wi-Fi信號。也可將無線路由器設置為中繼模式，DHCP在光貓上進行，這樣無線路由器只做二層透傳，無需NAT。用戶可在筆記本電腦上（Win7以上系統）創建無線網絡，用于其他無線終端連接，實現局域網通信。

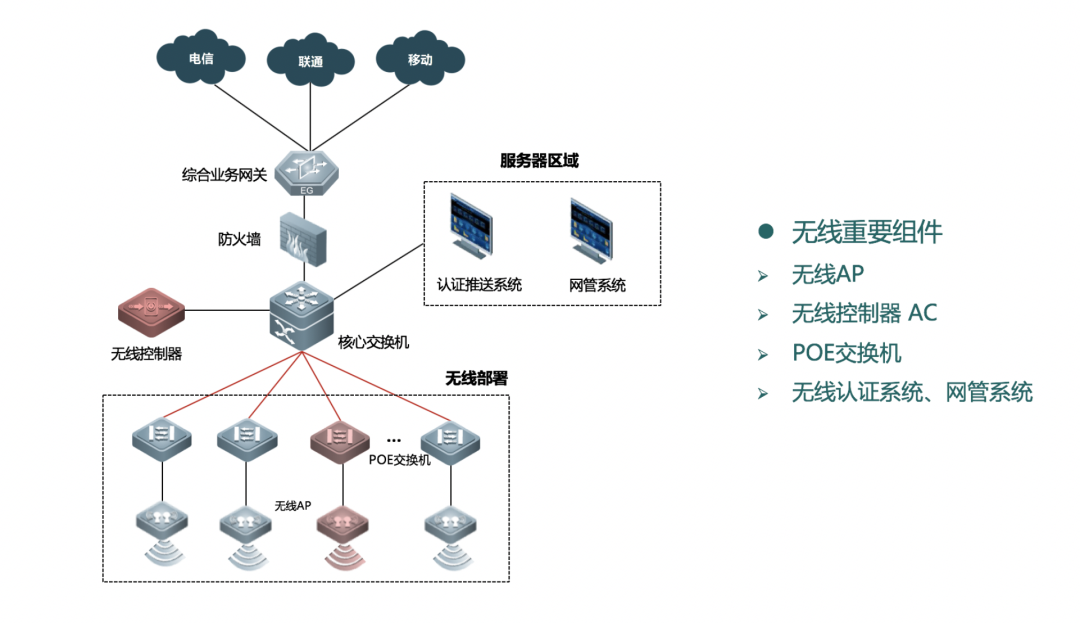

之前文章中有介紹過無線的三大重要組件：無線AP、無線控制器、POE交換機。

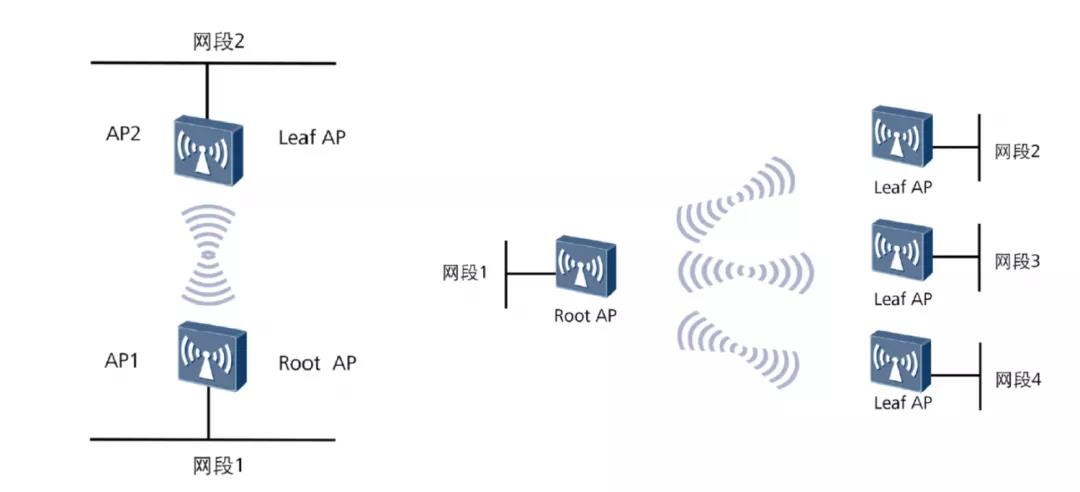

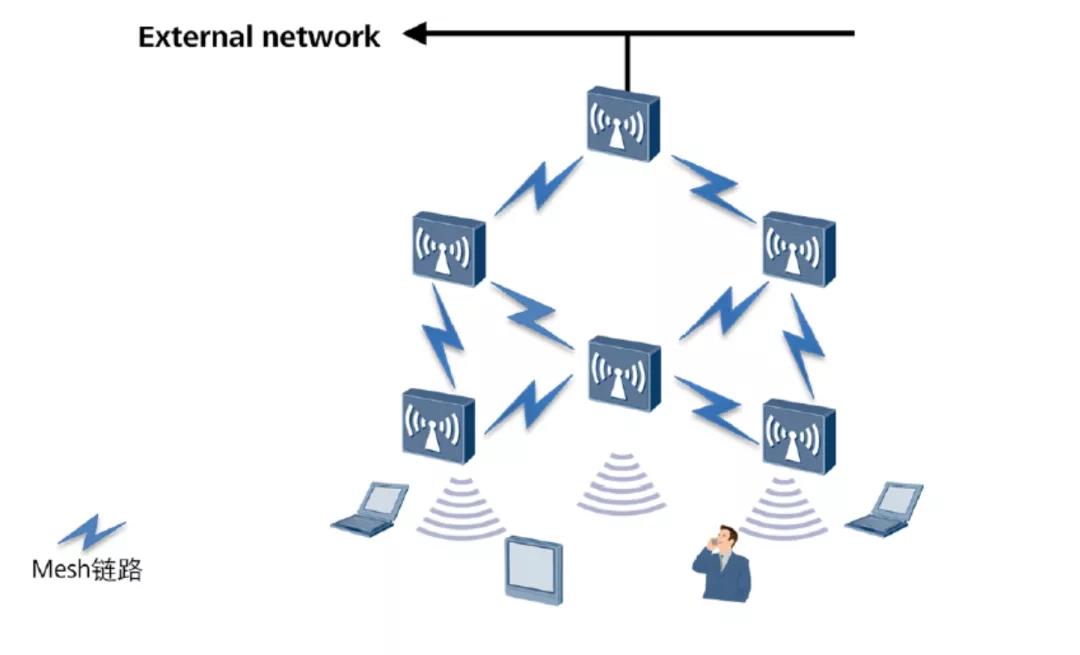

之前文章中有介紹過無線的三大重要組件：無線AP、無線控制器、POE交換機。橋接主要通過無線實現兩個網絡互聯，之前文章有給大家介紹過室外AP，傳統室外AP都可以設置為網橋模式。當然，用室外AO做網橋成本太高。一般廠商都有專門的網橋設備，用于無線橋接，價格相對更低，且橋接距離更遠。橋接組網分為點對點、點對多點兩種，如下圖所示，針對接入點較多的場景，推薦使用點到多點組網，節省AP/網橋數量。在生產環境中推薦使用2.4GHz頻段做為WDS橋接回傳，信號衰減小，5GHz頻段實現用戶終端接入，降低干擾，以達到最好的覆蓋效果。無線MESH組網（Wireless Mesh Network，WMN）是指利用無線鏈路將多個AP連接起來，并最終通過一個或兩個根節點接入有限網絡的一種網狀動態自組織自配置的無線網絡。組網架構如圖所示：

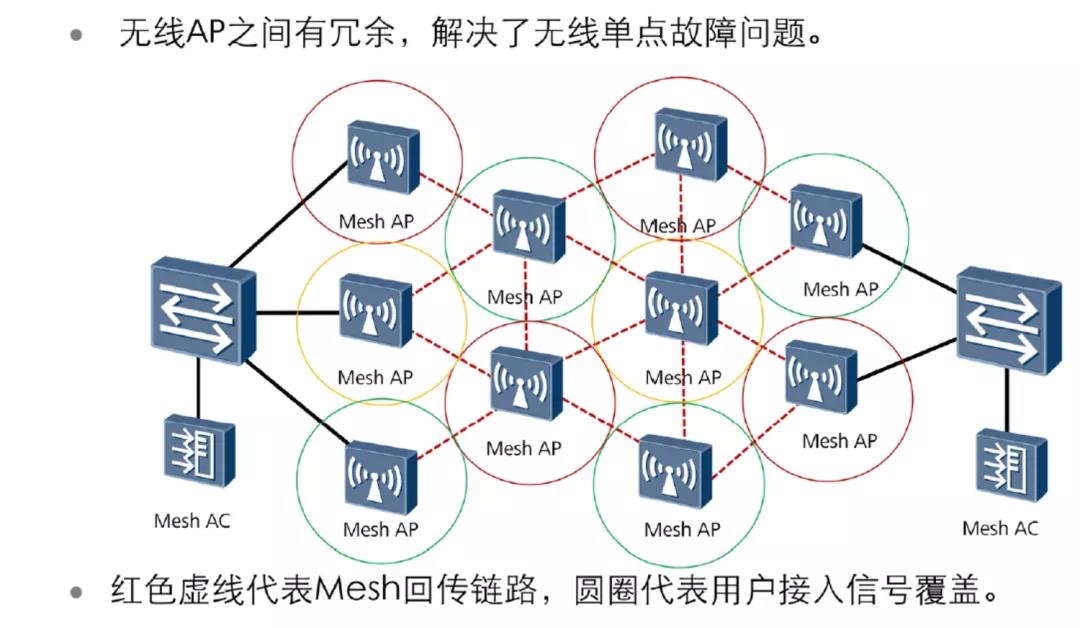

MESH架構組網主要應用于倉儲環境或廠房：此類場景面積較大且不方面布線，只能采用MESH架構組網，AP設置為MESH模式，自動協商，進行組網和數據回傳，邊緣AP接入有線網絡即可，減少布線工作，同時具備鏈路冗余功能。
綜上，為大家介紹了幾種常見無線組網架構，橋接和MESH架構用的不多，大家僅做了解。其他幾種組網較常見，大家需多了解。
