對于一大型監控項目，其重點就是交換機的選擇了，這里我們選用三層網絡結構，網絡結構為接入層‐匯聚層‐核心層。相對兩層網絡架構，三層架構網絡組網規模更大，傳輸距離更遠，網絡可拓展性更強。

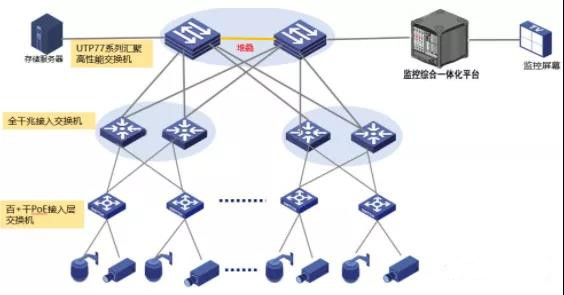

拓撲圖如下：

有些規模的網絡中，如果交換機分配不合理，時常會出現卡頓或掉線，甚至造成系統癱瘓。所以合理的選擇和分配接入層、匯聚層、核心層交換機至關重要，而選擇交換機的核心，在于品牌、及交換機本身的參數。

對于接入層交換機的使用，如果項目本身不是很大的話，可以使用一些傻瓜交換機即可，一般項目中使用百兆交換機較多，一個百兆交換機帶機量不要超過8個，8路以上攝像機需采用千兆上聯交換機。

匯聚層承上啟下，壓力較大，需要考慮同時處理的監控查看的帶寬。

第一步、確定匯聚層交換機帶寬：如果1000路攝像機，匯聚層有8臺交換機的話，則每臺需要同時處理 125 只攝像機的 4M 碼流（125* 4M=500M），也就意味著匯聚層交換機需要支持同時轉發500M以上的交換容量。 這樣的話一般的千兆交換機可以說是比較充足的。

第二步： 確定匯聚層的交換機的背板帶寬：一個16口的千兆交換機，我們為了保證帶寬充足，則交換機背板帶寬要求為：

  (16*1000M*2)/1000=32Gbps 的背板帶寬。

第三步： 確定包轉發率：一個 1000M 口的包轉發率為 1.488Mpps/s，匯聚層下接則匯聚層的交換機交換速率為：16*1.488Mpps/s=23.44Mpps。

根據以上條件得出： 如果匯聚層選用16口的千兆交換機的話，則匯聚層需要滿足背板帶寬至少32Gbps，包轉發率至少23.44Mpps。

核心交換機主要承擔數據轉發和網絡架構設置功能，對交換能力、網路管理功能、穩定性要求也更高。另外，因為存儲設備是在核心層上，需要考慮交換機的交換容量以及到核心鏈路的帶寬和高速轉發能力。所以要滿足以下條件：

第一步：帶寬：例如1000路監控的帶寬至少為1000*4Mbps=4000Mbps，核心交換機建議選擇高帶寬的千兆或萬兆交換機，上聯端口為萬兆，才能使數據通暢。

第二步：背板帶寬：核心交換機如果有8個來自匯聚層的千兆接口、2個上聯的萬兆端口，以及4個可能接入其它的千兆端口，所以一共有12個千兆口與2個萬兆口會在使用，為了保證帶寬充足，則交換機背板帶寬要求為：

（12*1000M*2+2*10000*2)/1000=64Gbps的背板帶寬。

包轉發率：一個千兆口的包轉發率為1.488Mpps/s，一個萬兆口的包轉發率為14.88Mpps/s，為了保證能夠線速轉發，則至少會有12個千兆口與2個萬兆口，則核心交換機交換速率為：

12*1.488Mpps/s+2*14.88Mpps/s=47.56Mpps。

根據以上條件得出：當有1000路攝像機接入網絡時，核心層交換機至少需要滿足背板帶寬至少64Gbps，包轉發率至少47.56Mpps。

而在實際項目中，如果核心交換機的12個口都接滿載了設備的話，為了保證交換機不滿載、有擴展性，我們最好是選用16口、或24口千兆接口、2個上聯的萬兆端口的核心交換機，則所需的背板帶寬與包轉發率更高。這樣交換機容量與包轉發率都是比較充足的，才能保證項目的數據高速交換。

交換機除了背板帶寬與包轉率性，它的性能影響因素還是挺多，例如可擴展性、插槽數量、模塊類型、模塊冗余、路由冗余等。

還有一個重點的因素就是品牌，大品牌的交換機背板帶寬與包轉率可以通過數據進行估算，數據的真實性能直觀反映性能，有部分小的品牌的交換機包轉率與背板帶寬的數據虛高，無法真實反映性能。

所以我們在選擇交換機時，需要算下背板帶寬與包轉發率，尤其是上了規模的網絡監控項目，才能保證系統穩定可靠、畫面不卡頓、圖像不中斷，減少故障的發生。
