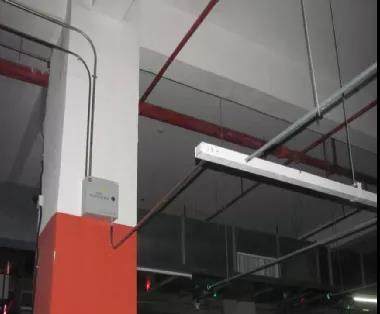

1.1管的分類

1.2線槽的要求

1.3穿線

1.4穿線的技術要求

1、所有的線都需穿線管，切記不可布設裸線；

2、通訊線、網線等中間不能有接頭；

3、所有線必須布到位，并預留有足夠的長度（1.5m-2.0m）；

4、所有走線必須明確標識，用中文標記，并保證導通；

5、當線路附近有強電磁場干擾時，線管必須使用金屬管并埋入地下。當必須架空敷設時，應采取防干擾措施。

6、通訊線和電力線平行或交叉敷設時，其間距不得小于0.3m。

1.5校線的內容和方法

1、校對線路是否暢通；

2、校核線路的線間絕緣和對地絕緣是否達標；

3、校對線路是否暢通，使用萬用表，用電阻法進行測量。

1.6橋架施工工藝

1.6.1施工流程

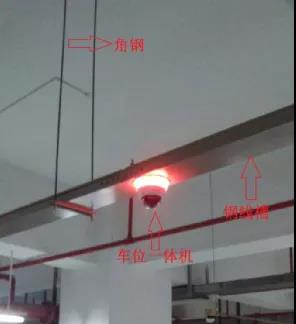

1.6.2支架安裝

1、支架不應安裝在具有較大震動、熱源、腐蝕性液滴及排污溝道的位置，也不宜安裝在具有高溫、高壓、腐蝕性及易燃易爆等介質的工藝設備、管道以及能夠移動的構筑物上；

2、支架間距宜為：一般采取1.5-3m；

3、用鐵質膨脹螺栓進行支架、托架的固定安裝，同一直線段的支架托架支撐面在同一水平面上；

4、采用圓鋼吊架式，采用∮10吊桿，吊桿采用通絲，采用膨脹螺栓固定；

5、非直線段的橋架支撐點設置：橋架彎通半徑不大于300mm時，應在距彎曲段與直線段結合處300-600mm的直線段設置一個吊架；當彎曲半徑大于300mm時，還應在彎通中部設置一個吊架；

6、橋架的支架沿橋架走向應排列整齊，間距勻稱，在某一段內橋架的支、吊架應一致；

7、橋架連接牢固靠，接口平直、嚴密，橋架部件應齊全、平整、無翹角、外層無損傷。

1.6.3橋架安裝

1、橋架必須根據圖紙走向及現場設計彎頭、長度等，推薦使用100mm*50mm（寬*高）；

2、橋架安裝必須橫平豎直；

3、纜橋架安裝必須根據橋架的大小，精確計算出承托點受力情況；要求均勻、整齊美觀及牢固可靠。推薦托盤最小厚度1.5mm；

4、橋架距頂板或其它障礙物不小于0.3米；

5、橋架角彎必須有充分的弧度，防止將電纜拆散；

6、電纜橋架必須至少將兩端加接地保護，接縫處應有連接線或跨接線；

7、橋架安裝位置應符合施工圖規定，左右偏差不應超過50mm，水平偏差不應超過2mm，垂直偏差不應超過3mm；

8、橋架直角時，其最小彎曲半徑不應小于槽內最粗電纜外徑10倍；

9、橋架的直線長度超過50m時，采用熱膨脹補償措施，應預留伸縮縫20-30mm；

10、橋架應接地，接縫處應有連接線或跨接線。

1.6.4支架接地

1、橋架系統應具有可靠的電氣連接并接地；

2、當允許利用橋架系統構成接地干線回路時，橋架端部之間連接電阻應不大于10歐姆，接地孔應清除絕緣涂層；

3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接；

4、對于振動場所，在接地部位的連接處應裝置彈簧圈。
