如果把數據中心比作一個“人”，則服務器和存儲設備構成了數據中心的“器官”，而網絡（交換機，路由器，防火墻）就是這個數據中心的“神經脈絡”。那本節就針對數據中心的網絡架構和一般設計的套路來說了。
一般情況下，本著靈活、安全、易管理的設計原則，企業都會對數據中心網絡的物理設備進行分區。通常情況下，數據中心都會采用核心—匯聚—接入三層的網絡結構，核心用于所有流量的快速轉發，而匯聚則是在每個網絡分區上，擔任網關的功能。一般來說，數據中心的網絡分區中，每一個區域會根據預期的流量和服務器的數量，分配不同的業務網段。同時，在一些等保要求較高的區域，還會設置防火墻這樣的安全設備，來控制進出這個區域的流量，如下圖所示：“等保”是等級保護的簡寫，在設置數據中心服務器區域的時候，不同業務的服務器的等級保護是不一樣的。比如后臺存儲，帶庫，數據庫這些服務器的等保和Web、前端、APP的等保就不一樣。而在數據中心網絡中，防火墻的功能，就是用來劃分“等保”，同時用來控制不同等保之間的互訪。不同等保之間的互訪，例如區域1和區域5就不是一個等保，且區域5的等保更高，則把區域5至于防火墻后面，區域5內部設置為trust，區域5連接核心的位置設置為Untrust。則區域5往其他區域訪問的流量不受防火墻策略的控制，但是其它區域往區域5訪問的是受防火墻的制控。在目前的數據中心網絡架構中，要考慮到不同等保之間的流量控制，又要考慮到在設計路由的時候的簡便和快捷，目前數據中心的防火墻幾乎都會采用旁路的方式來部署，再配合匯聚交換機上的VRF來控制流量。

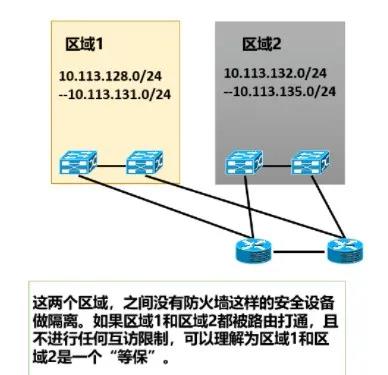

分區的劃分方式有以下三種，不同分區方式各有優缺點，通常結合使用。比如x86服務器、小型機、刀片機、大型機、虛擬機進行分類。完全按照服務器型號分類的話，在實際應用中，可能某個企業小型機被大量使用，而大型機幾乎沒用，就會導致小型機的網絡區域流量巨大而大型機這個區域閑置了。所以，現在的數據中心，幾乎看不見如此分配區域的情形了。比如Web、APP是前端服務器，而數據庫、存儲、NFS這些是后端服務器，所以把前端服務器放在一個區域，后端服務器放在一個區域。在有些企業的數據中心，也確實是這么分區的。比如，所有的Web服務器放在“綜合業務區”，把數據庫就放在“生產管理區”（你也看出來，連區域名字都起得那么“模糊” ）。如此分區的好處是便于管理，因為前端服務區域和后端服務區域不在一個等保內，前端服務區域直接面對辦公，后端區域則為前端區域服務，如下圖所示：這種區域的設置方式的好處是便于分開管理，但是壞處也是運維起來屁事太多。比如，前端新上線了一個APP，后端需要相應的數據庫支持，此時系統運維人員就要找網絡運維人員，請他們在后端區的防火墻上開通相應的安全策略。考慮到前端和后端對接也有諸多非網絡的問題，加上前端和后端之間又有防火墻的“阻礙”，所以一旦前端和后端的通信出了問題，網絡運維人員就很容易“被背鍋”了。例如核心服務，公共服務，辦公區域，隔離區域，開發測試區域進行劃分。這種分區的好處就是，一個“功能業務”的前端服務器和后端服務器都在一個等保內了，在前端和后端對接的時候，網絡運維人員不至于因為防火墻策略的原因而“背鍋”。但是這樣劃分又會顯得網絡規劃有點“混亂”。對于一些對前期IP地址規劃不太重視的管理員來說，可能會對前端服務器和后端服務器的IP地址規劃帶來些麻煩。比如，給核心服務器區的IP地址段是10.114.128.0/21，在這里有10.114.128.0/24---10.114.135.0/24，整整16個C段。但是對于不嚴謹的管理員來說，可能會讓10.114.128.0/24做前端的IP地址，10.114.129.0/24做后端的IP地址，這樣的話，前端和后端的IP地址段就“交叉”了。綜上所述，每一種分區的方式，都有自己的優點和缺點，所以也要按照實際情況進行分區。

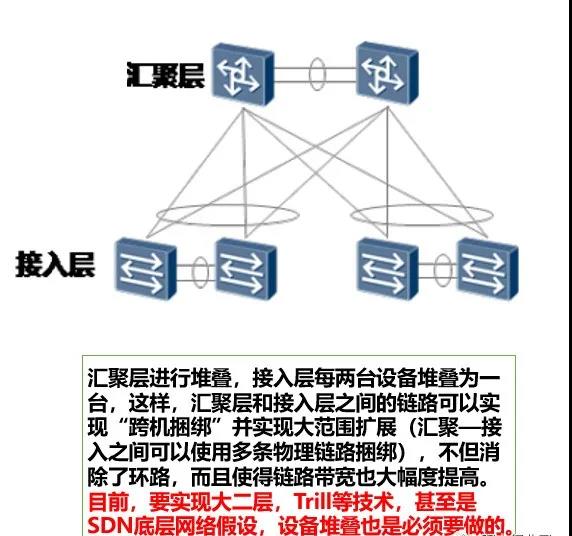

對于功能單一，服務器數量小于300臺的小型數據中心來說，通常情況下都會采用兩層式的扁平化組網。也就是匯聚設備擔任網關，接入設備就是一個二層設備，打通二層通道的功能。對于扁平化的組網，也分為比較傳統的VRRP+MSTP（VRRP是一種容錯協議，MSTP多生成樹協議），和“堆疊+鏈路捆綁”兩種方式進行組網設計。相比起第一種非常傳統的MSTP+VRRP的架構，第二種“胖樹”結構，則是當前數據中心扁平化組網的常用結構。它的思路是：匯聚交換機必然堆疊，接入交換機按需堆疊，所有冗余鏈路必須捆綁，形成一個“胖樹”狀結構。它的優點就是，既保證了設備的冗余性，提升帶寬性能，也能從根本上防止二層環路。但是，要實現設備的堆疊，這個對硬件有要求，所以，這種“胖樹”狀結構的組網，成本比起第一種來說要高不少。MSTP+VRRP的組合用得越來越少，但不同廠商的設備不同進行堆疊，所以有時候還是要用到的。對于大型數據中心，功能多樣，且要進行功能分區的場合，就會采用標準的三層架構

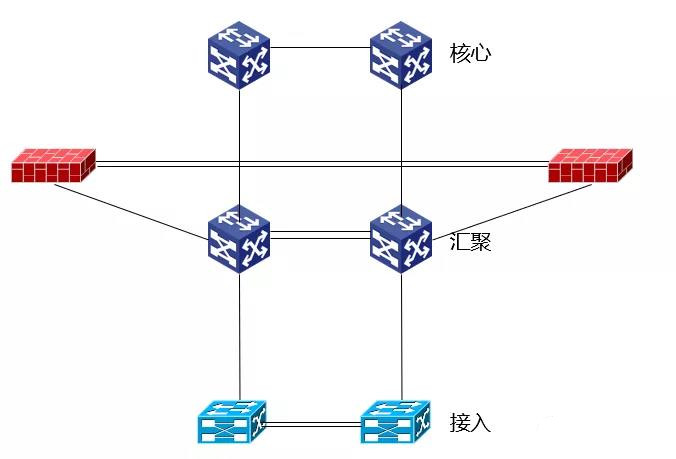

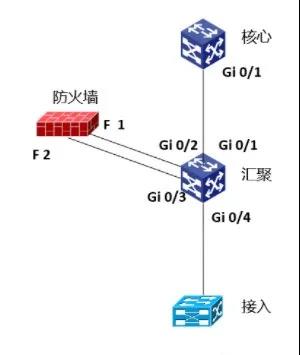

在這種組網方式中，交換核心區是整個數據中心網絡的樞紐，核心設備通常部署2-4臺大容量高端框式交換機，可以是獨立部署，也可以通過堆疊技術后成組部署，但是考慮到核心和匯聚之間都是三層連接，且堆疊有一定裂開風險，所以一般核心都會采用獨立部署的方式，即核心之間只和匯聚之間有互聯，核心之間無互聯。下圖為大家展示了一個當前主流的數據中心三層組網架構圖：剛才的拓撲圖中，各個大區域之間的防火墻采用了旁路的連接方式。防火墻采用旁路連接的目的，也是為了提升可擴展性，并且可以兼容動態路由。而這種結構，要想實現核心—匯聚—接入之間的流量進入防火墻，就需要使用VRF在匯聚交換機上隔離路由了。所以，VRF在這個地方，起到的作用是隔離路由，起到一個“化旁路為串聯”的作用。本文的難點，也正好是匯聚交換機上使用VRF時，這個業務流的邏輯圖如何畫出。實際上，我本人在剛接到這個項目的時候，也是花了一段時間來理解這個VRF和旁路防火墻之間的關系的。下面我可以簡單為大家說一下劃業務流的方法。所謂“單一等保”，實際上就是匯聚下方的所有業務網段可以直接訪問，流量無需經過防火墻控制。在這種情況下，就只需要一個VRF，把匯聚—核心和匯聚—防火墻之間的流量隔離開即可。由于匯聚、接入，包括防火墻做了雙機或者堆疊，所以在此時可以將匯聚、接入先暫時畫成單個設備，這樣物理結構就不會太復雜了。然后，去掉匯聚層設備的圖標，用一個方框來代替。在方框內部添加兩個小方框，代表兩個擁有獨立三層路由的虛擬設備，與核心連接的是全局路由，與接入連接的是VRF路由。然后，防火墻上“畫出”兩條線，分別與“全局路由”小框和“VRF”小框互聯。防火墻與匯聚連接的兩條線，可以是不同的物理接口，也可以是不同的子接口。如下圖所示：

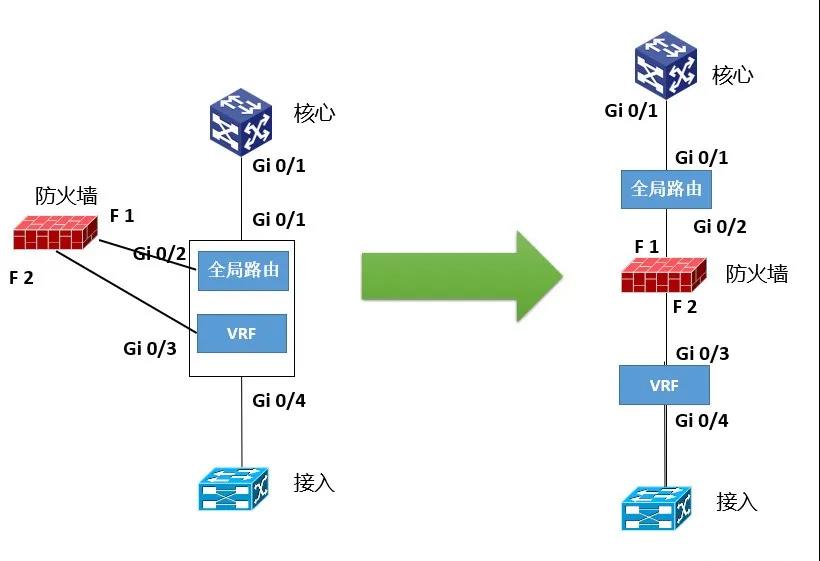

最后，去掉匯聚層設備位置的大方塊，將防火墻“塞”在“全局路由”小框和“VRF”小框之間，這樣，一個單一等保級別的，化旁路為串聯的流量圖就完成了。兩個等保級別，這就要求了兩個等保級別內的業務在互訪時，流量需要經過防火墻。這里你就要記住：一個等保一個VRF，不同等保級別的流量要放在不同的VRF內。隨著大數據時代的到來，企業數據中心承載的業務越來越多，新業務上線越來越快。為了滿足業務的需要，傳統數據中心網絡將逐漸向具備彈性、簡單和開放特征的新一代數據中心網絡演進。彈性是指網絡能夠實現靈活、平滑擴展以適應業務不斷發展的需要。彈性擴展包括設備級、系統級和數據中心級的擴展。設備級彈性擴展：網絡設備需要具備持續的平滑擴容能力。例如接入交換機可以提供25GE/40GE的接入能力，核心交換機能提供百T以上的交換容量，高密度的100GE/400GE接口等。系統級彈性擴展：數據中心網絡需要支持更大規模的二層網絡。例如提供X萬臺10GE服務器接入的能力。數據中心級彈性擴展：數據中心互聯網絡要能夠支持多個數據中心的資源整合，實現更大規模虛擬機跨數據中心遷移。簡單就在于要能夠讓網絡更好的為業務服務，能夠根據業務來調度網絡資源，例如要能夠實現網絡資源和IT資源的統一呈現與管理，能夠實現從業務到邏輯網絡再到物理網絡的平滑轉換等。
3、開放
傳統網絡的管理維護是封閉的，獨立于計算、存儲等IT資源。網絡開放以后，可以打破原有的封閉環境，使網絡設備可以與更多的SDN控制器、第三方管理插件、虛擬化平臺等協同工作，從而打造更靈活的端到端數據中心解決方案。
